Plate Bearing Test Set | ASTM D1194 & AASHTO T235

Deskripsi

Plate Bearing Test Set | ASTM D1194 & AASHTO T235

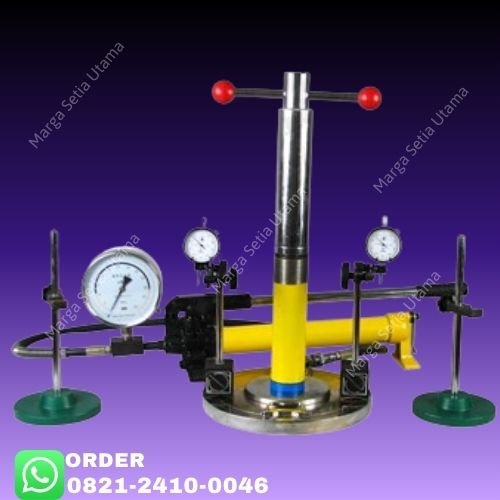

Plate Bearing Test Set (RS-250) merupakan peralatan uji lapangan yang digunakan untuk menentukan daya dukung tanah (Bearing Capacity) dan penurunan (Settlement) pada tanah dasar menggunakan metode pembebanan pelat (Plate Load Test). Pengujian ini mengacu pada standar ASTM D1194 dan AASHTO T235, serta banyak digunakan pada proyek jalan, gedung, jembatan, bandara, pelabuhan, dan berbagai pekerjaan geoteknik.

Peralatan ini dilengkapi dengan hydraulic jack 30 ton, hydraulic hand pump, manometer, reference beam, berbagai ukuran bearing plate, serta dial indicator untuk menghasilkan pengukuran yang akurat.

Spesifikasi
✔ Model : RS-250 Plate Bearing Test Set
✔ Standar : ASTM D1194 / AASHTO T235
✔ Fungsi : Pengujian daya dukung dan penurunan tanah (Plate Load Test)

Isi Paket
✔ RS-251 Hydraulic Jack
Kapasitas 30 Ton
Hand Operated

Dilengkapi Manometer
Terdiri dari:
✔ RS-251.1 Manometer – Diameter 6″, kapasitas 30 ton, skala 0,5 ton
✔ RG-681 Hydraulic Cylinder – Kapasitas 30 ton
✔ RG-691 Hydraulic Hand Pump – Double Action, kapasitas 10.000 psi
✔ RG-699 Hydraulic Hose – Tekanan kerja 10.000 psi, panjang 180 cm

✔ RS-252 Reference Beam
Pipa baja
Panjang bentang 2 × 150 cm
✔ Circular Bearing Plate
✔ RS-253 – Diameter 6″, tebal 1″
✔ RS-254 – Diameter 10″, tebal 1″
✔ RS-255 – Diameter 12″, tebal 1″
✔ RS-256 – Diameter 18″, tebal 1″
✔ RS-257 – Diameter 24″, tebal 1″
✔ RS-258 – Diameter 30″, tebal 1″

✔ Square Bearing Plate
✔ RS-259 – Ukuran 12″ × 12″, tebal 1″

✔ Pengukur Penurunan
✔ RG-137 Dial Indicator – Range 30 × 0.01 mm
✔ RG-140 Magnetic Dial Holder

Keunggulan
✔ Memenuhi standar ASTM D1194 dan AASHTO T235.
✔ Hydraulic Jack kapasitas 30 ton dengan sistem hand pump.
✔ Dilengkapi berbagai ukuran bearing plate untuk berbagai kebutuhan pengujian.
✔ Dial indicator presisi tinggi untuk pengukuran settlement.
✔ Konstruksi baja berkualitas tinggi, kuat, dan tahan lama.
✔ Cocok untuk penggunaan lapangan pada proyek konstruksi berskala kecil maupun besar.

Aplikasi
✔ Plate Load Test
✔ Pengujian Daya Dukung Tanah (Bearing Capacity)
✔ Pengukuran Settlement Tanah
✔ Investigasi Geoteknik
✔ Jalan Raya dan Jalan Tol
✔ Gedung Bertingkat
✔ Jembatan
✔ Bandara dan Pelabuhan
✔ Bendungan dan Infrastruktur
✔ Quality Control Konstruksi
